клапан обратный

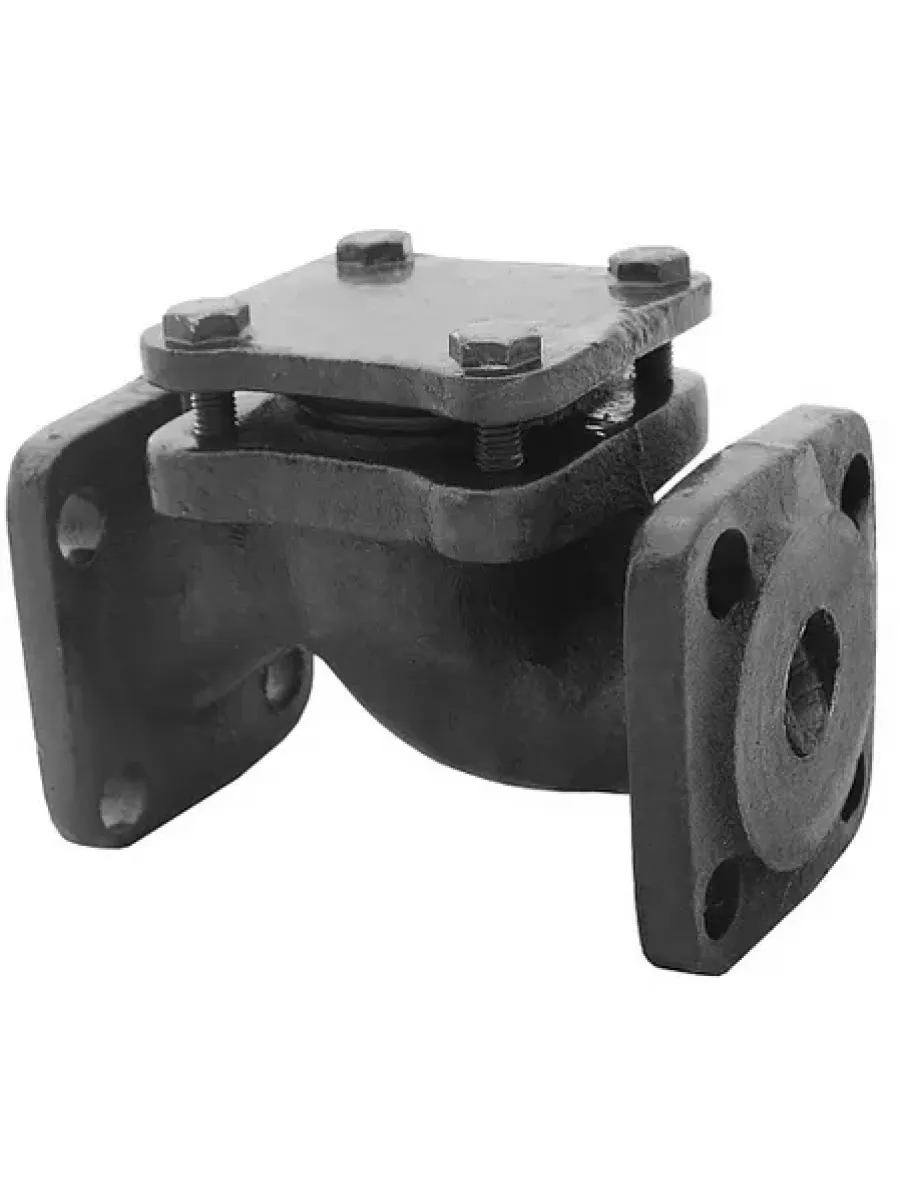

Клапан обратный фланц. подъемный 16кч9п Ду80 Ру25 Назначение клапана 16кч9п: Тип: клапан обратный подъёмный. Клапан 16кч9п предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС. Клапан 16кч9п применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС). Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана. Основные технические данные клапана 16кч9п: Давление рабочее: 2,5 МПа (25 кг/см2). Диаметр условный: 32, 40, 50, 65, 80 мм. Рабочая среда: вода, пар. Температура рабочей среды: до +225 °С . Температура окружающей среды: от -30 до +50 °С. Установочное положение горизонтальное: крышкой вверх. Присоединение к трубопроводу: фланцевое. Герметичность затвора: пропуск воды не более 1 см3/мин. Установочное положение: крышкой вверх. Направление подачи рабочей среды: под золотник (по стрелке на корпусе). Габаритные и присоединительные размеры клапана 16кч9п: Клапан 16кч9п состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф и уплотнения из фторопласта. Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв. 32 180 80 105 4 40 200 90 110 4 50 230 100 125 4 65 290 140 180 8 80 310 155 195 8 Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей среды, а закрытие под действием собственного веса и движения среды в обратном направлении. Подготовка и монтаж клапана 16кч9п: Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана. При установке клапана 16кч9п на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов, а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены. При монтаже 16кч9п необходимо предусмотреть компенсацию тепловых напряжений трубопровода. Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2. Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх. Клапан следует устанавливать на трубопроводе в местах, доступных ...
